Ультразвуковая диагностика сегодня — один из самых безопасных, доступных и информативных методов обследования. В ее основе лежит способность звуковых волн высокой частоты отражаться от тканей организма и преобразовываться в изображение. Главным элементом, без которого невозможно проведение УЗИ, является датчик — устройство, которое посылает и принимает ультразвуковые сигналы.

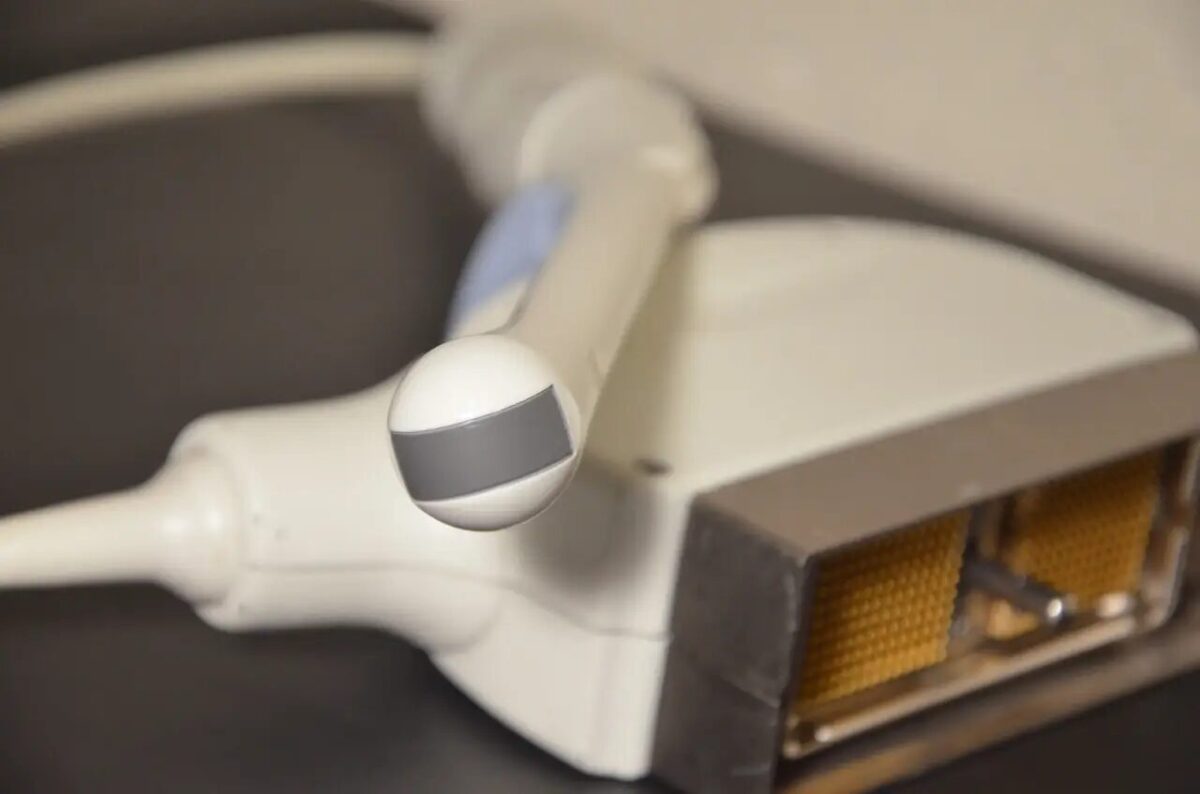

Что такое датчик УЗИ?
Чтобы выбрать и купить датчики УЗИ, следует знать, что это чувствительные элементы аппарата, которые выполняет две основные функции:
- генерация ультразвуковых волн;
- прием отраженного сигнала и его преобразование в электрические импульсы, которые затем обрабатываются компьютером и выводятся на экран в виде изображения.
Внутри датчика расположены пьезоэлектрические кристаллы. При подаче электрического напряжения они создают ультразвук, а при отражении волн от тканей — генерируют электрический отклик. Именно благодаря этому эффекту врач получает визуальную картину органов в реальном времени.
Основные виды датчиков УЗИ
Существует несколько типов ультразвуковых датчиков, отличающихся по конструкции, частоте и области применения.
Линейный датчик
Частота: 5–15 МГц. Используется для исследования поверхностных структур: сосудов, щитовидной железы, молочных желез, суставов. Обеспечивает высокое разрешение, но ограниченную глубину проникновения.
Конвексный (выпуклый)
Частота: 2–7 МГц. Применяется для обследования органов брюшной полости, почек, малого таза. Отличается хорошей глубиной сканирования и широким углом обзора.
Секторный (фазированный)
Частота: 1,5–5 МГц. Используется преимущественно в кардиологии, при исследовании сердца и межреберных структур. Позволяет получать изображение через узкие акустические окна.
Эндокавитальные датчики
Специально разработаны для внутренних обследований — трансвагинальных, трансректальных. Обеспечивают высокую точность и детализацию за счет близости к исследуемому органу.
3D/4D-датчики
Современные модели, способные формировать трехмерное или динамическое (в реальном времени) изображение. Часто применяются в акушерстве и гинекологии, а также в пластической хирургии и урологии.
Частота и глубина сканирования
Главная характеристика любого датчика — частота ультразвука:
- высокочастотные датчики (7–15 МГц) обеспечивают отличное качество изображения, но работают на небольшой глубине (до 5 см);
- низкочастотные (2–5 МГц) позволяют исследовать структуры, расположенные глубже, но с меньшим разрешением.
Именно поэтому для каждого типа обследования выбирается свой оптимальный датчик, чтобы добиться баланса между глубиной проникновения и четкостью изображения.
Уход и эксплуатация датчиков
Датчики УЗИ требуют деликатного обращения, ведь они являются самыми дорогими и чувствительными элементами аппарата. Для сохранения их точности и долговечности необходимо:
- использовать только одобренные гели и дезинфицирующие средства;
- избегать механических ударов и перегибов кабеля;
- регулярно проверять целостность корпуса и мембраны;
- проводить профилактическую калибровку.
Заключение
Датчик УЗИ — это не просто аксессуар, а ключевой компонент всей ультразвуковой системы. От его типа, частоты и состояния напрямую зависит точность диагностики. Современные технологии делают датчики все более универсальными, надежными и удобными, открывая новые возможности для медицины будущего.
